1.項目概述：

1.1 設備型號：BGYL-2000KVA白剛玉電弧爐系統設備；

1.2設備用途：主要用于白剛玉、電熔剛玉、莫來石等磨料和耐火材料的冶煉；

1.3設備形式:白剛玉爐為固定式爐，水冷爐蓋爐裙、頂加料、爐壁外噴淋水冷卻結構形式。

2.系統特點

2.1爐頂加料、水冷爐蓋、爐壁外噴淋水冷卻結構形式；

2.2 每相采用軟銅絞線、穿墻銅排、銅排-結構鋼橫臂（臺車升降式）等組成的節能型短網;

2.3 先進可靠的變頻電機式電極升降自動調節器：可自動和手動操作。

2.4 爐殼采用20g鍋爐鋼，20mm厚，不加筋，爐車采用圓形結構；爐車底部鋼板及裙部采用20mm厚度鋼板；

2.5 電極夾頭采用抱帶式夾緊，使用可靠、壽命長;

2.6 電極夾放采用氣動驅動方式;

2.7 變壓器一次側電壓35KV，二次電壓200-130V七檔。有載調壓，頂出線方式；

2.8 冷卻水系統進口有壓力和水溫監控，聲光報警。

2.9 電爐參數實行觸摸屏監控與管理。

2.10物料輸送采用超濃相氣力輸送系統。

2.11除塵系統采用旋風-布袋除塵器兩級除塵。

3.系統結構說明及工作原理

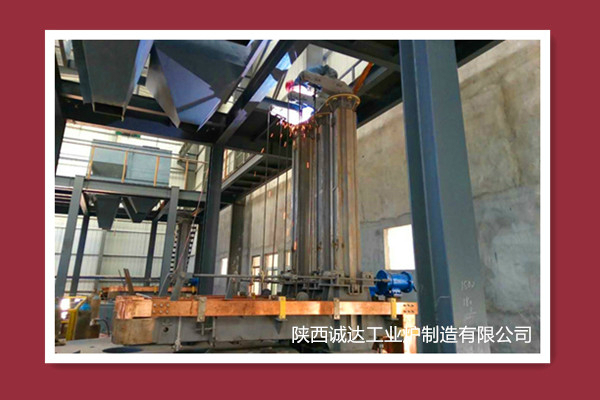

白剛玉爐為固定式直筒水冷爐蓋爐裙、頂裝料、爐體平臺為固定式，爐壁外噴淋水冷卻結構形式，其機械部分由以下幾部分組成：

a、    爐體;

b、    爐車;

c、    二次短網系統;

d、    固定式直筒水冷爐蓋爐裙；

e、    臺車把持器;

f、    水冷系統;

g、    超濃相輸送系統

h、    除塵系統

i、    電氣控制系統
